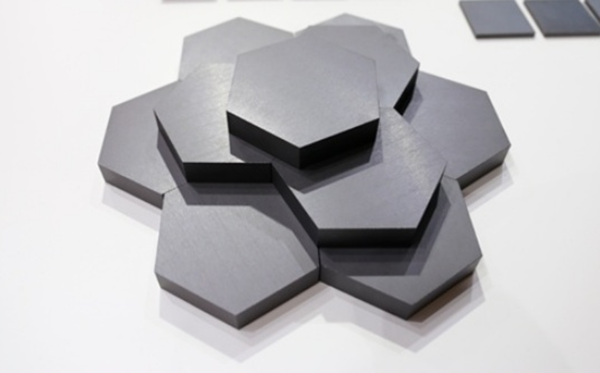

碳化硅（SiC）是一種高性能陶瓷材料，具有高強(qiáng)度、高硬度、耐高溫、耐腐蝕、抗氧化等優(yōu)異性能，廣泛應(yīng)用于航空航天、核能、半導(dǎo)體、機(jī)械制造等領(lǐng)域。真空熱壓工藝是制備高性能碳化硅陶瓷的關(guān)鍵技術(shù)之一，以下從工藝原理、工藝流程、關(guān)鍵裝備及技術(shù)挑戰(zhàn)等方面進(jìn)行解析。

一、碳化硅真空熱壓工藝原理

真空熱壓（Vacuum Hot Pressing, VHP）是一種結(jié)合高溫?zé)Y(jié)與機(jī)械壓力成型的工藝。其核心原理是：

1、真空環(huán)境：排除氧氣和雜質(zhì)氣體，避免材料氧化，促進(jìn)致密化。

2、高溫?zé)Y(jié)：通過電阻加熱或感應(yīng)加熱，使碳化硅粉體顆粒間發(fā)生擴(kuò)散和晶界遷移。

3、機(jī)械壓力：施加單向或雙向壓力（通常為10-50 MPa），通過塑性流動和顆粒重排消除孔隙，提升材料致密度。

二、工藝流程解析

1、原料預(yù)處理：

碳化硅粉體需高純度（≥99.9%）、超細(xì)粒度（亞微米級），并添加燒結(jié)助劑（如Al2O2-Y2O2、B4C等）以降低燒結(jié)溫度。

粉體需混合均勻，并通過球磨或超聲分散優(yōu)化顆粒分布。

2、裝模與預(yù)壓：

將粉體裝入石墨模具（耐高溫、抗熱震），進(jìn)行冷壓預(yù)成型以減少后續(xù)收縮。

3、真空熱壓燒結(jié)：

升溫階段：在真空或惰性氣體（如Ar）保護(hù)下，升溫至1700-2200℃（具體溫度取決于添加劑和粉體特性）。

加壓階段：在高溫下施加恒定壓力，保壓時(shí)間通常為30分鐘至數(shù)小時(shí)。

冷卻階段：緩慢降溫（避免熱應(yīng)力開裂），卸壓后取出坯體。

4、后處理：

機(jī)加工（如磨削、拋光）以滿足尺寸精度。

表面處理（如涂層）以提高抗腐蝕性或功能性。

三、關(guān)鍵裝備解析

真空熱壓裝備的核心是真空熱壓爐，其主要組成部分包括：

1、爐體結(jié)構(gòu)：

真空腔室：不銹鋼材質(zhì)，配備高真空泵組（機(jī)械泵+分子泵），真空度可達(dá)10-3~10-4 Pa。

隔熱層：多層石墨或碳纖維復(fù)合材料，減少熱損失。

2、加熱系統(tǒng)：

電阻加熱：石墨發(fā)熱體（最高溫度可達(dá)2200℃），適用于大尺寸工件。

感應(yīng)加熱：高頻電源+石墨或鉬制感應(yīng)線圈，升溫速率快，控溫精度高。

3、壓力系統(tǒng)：

液壓或電動加壓：通過伺服電機(jī)或液壓缸施加壓力，壓力范圍10-100 MPa。

模具設(shè)計(jì)：石墨模具需耐高溫、耐磨損，模具結(jié)構(gòu)影響成型效率和產(chǎn)品形狀。

4、控制系統(tǒng)：

溫度、壓力、真空度實(shí)時(shí)監(jiān)控，通過PID算法實(shí)現(xiàn)精準(zhǔn)閉環(huán)控制。

數(shù)據(jù)記錄與故障報(bào)警功能，確保工藝穩(wěn)定性。

四、應(yīng)用領(lǐng)域

半導(dǎo)體：SiC單晶生長用坩堝、外延襯底。

航空航天：耐高溫結(jié)構(gòu)件（如渦輪葉片、燃燒室內(nèi)襯）。

核工業(yè)：核燃料包殼、中子吸收材料。

光電領(lǐng)域：大尺寸光學(xué)反射鏡基板。

總結(jié)

碳化硅真空熱壓技術(shù)通過高溫、高壓與真空環(huán)境的協(xié)同作用，可實(shí)現(xiàn)材料的高致密化和優(yōu)異性能。其核心裝備真空熱壓爐需兼顧高溫穩(wěn)定性、壓力精度和真空控制能力。未來隨著高端制造業(yè)對高性能陶瓷需求的增長，該技術(shù)將在材料創(chuàng)新和裝備升級中持續(xù)突破。
